Jaringan Komputer untuk Pemula 1 (Seri TIK SMA/SMK)

Hai kawan...


Mmm... saya mau bagi-bagi ilmu pengetahuan neh, buat yang merasa butuh sih... Kalo yang ga butuh juga ga papa baca-baca koq... Free... ga dipungut biaya dari saya... syaratnya cukup punya akses internet aja... Ga muluk-muluk kan?
Ok deh... langsung aja ya...


Definisi

Jaringan komputer adalah suatu sistem yang menghubungkan komputer menggunakan suatu teknologi transmisi data. Secara lebih sederhana, jaringan komputer dapat diartikan sebagai sekumpulan komputer beserta mekanisme dan prosedurnya yang saling terhubung dan berkomunikasi. Komunikasi yang dilakukan oleh komputer tersebut dapat berupa transfer berbagai data, instruksi, dan informasi dari satu komputer ke komputer lainnya.

Dengan adanya jaringan komputer, maka berbagai kegiatan dapat dilakukan secara bersamaan sehingga dapat menghemat waktu dan biaya. Jaringan komputer juga memungkinkan para penggunanya untuk berbagi pakai berbagai macam peralatan, misalnya saling berbagi printer. Satu printer dapat digunakan oleh beberapa komputer dalam sebuah jaringan.

Komponen Jaringan Komputer

Ketika dua buah komputer di dalam jaringan saling berkomuniasi, maka diperlukan media komunikasi yang memadai. Oleh karena itu ada dua komponen penting dalam jaringan komputer, yaitu node dan link.

Node : titik-titik yang mengirim input dan / atau menerima output dari/ke titik lainnya dalam jaringan komputer. Kedua komputer dalam contoh di atas dapat kita sebut node dalam jaringan. Contoh node yang lain adalah printer, hub, switch, dll.

Model Jaringan Komputer

Ada 2 jenis model : yaitu Client/Server dan Peer to peer

1. Client/Server

Model ini diperlukan satu atau lebih komputer khusus yang disebut server untuk mengatur lalu lintas data / informasi dalam jaringan komputer.Komputer yang ingin berkomuniasi harus terhubung dengan server. Komputer selain server disebut client.

(gambar www.google.com)

2. Peer to Peer

Jaringan ini tidak diperlukan adanya server. Masing-masing komputer dapat langsung berkomunikasi tanpa melalui server. Komputer dapat langsung mengirim/menerima data.

(gambar www.google.com)

Topologi Jaringan Komputer

Adalah susunan secara fisik node-node dalam jaringan. Secara umum ada tiga jenis topologi yaitu:

• Topologi Bus
• Topologi Ring
• Topologi Star

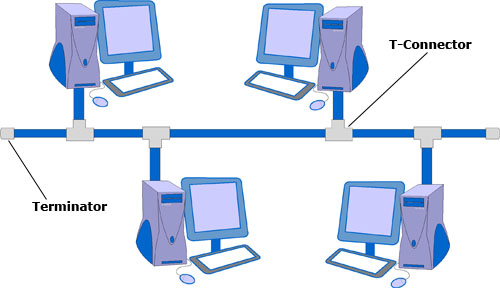

Topologi Bus

Pada topologi ini terdapat satu buah kabel tunggal yang menghubungkan seluruh node dalam jaringan. Kabel tersebut biasa di sebut backbone / trunk.

(gambar www.google.com)

Topologi Ring

Pada topologi ini terdapat node-node yang disusun sedemikian rupa hingga membentuk ring / cincin. Topologi ini tidak selalu berarti bahwa node-node harus dihubungkan dalam bentuk lingkaran. Bisa saja komputer-komputer tersebut berada dalam ruangan yang berbeda, dengan kata lain membentuk sebuah ring / cincin / lingkaran.

 (gambar www.google.com)

Topologi Star (Bintang)

Topologi star menghubungkan komputer sedemikian sehingga menyerupai bintang. Setiap komputer yang terhubung terpusat ke sebuah pusat jaringan berupa hub, switch atau bisa juga komputer. Setiap komputer yang ingin mengirim data / menerima data harus melalui pusat jaringan tersebut. Misal komputer A mengirim dta ke komputer B, maka data dikirim ke pusat (hub / switch) kemudian dikirimkan ke komputer tujuan.

(gambar www.google.com)

catatan:

Untuk mengetahui topologi yang digunakan pada sebuah jaringan komputer cukup dengan mengamati komputer2 tersebut dihubungkan.

Pelaksanaan /Penerapan Topologi Jaringan Komputer
1. Ethernet
Ethernet didasarkan pada topologi bus, node akan berbagi pada satu buah media (kabel) secara bersama-sama. Saat node mengirim data, maka ia akan melihat kondisi dalam jaringan (kabel). Jika jaringan sibuk/penuh maka node akan menunggu sampai dapat digunakan. Jika pada saat yang sama ada dua buah node yang menggunakan jaringan, maka akan terjadi collision/tabrakan. Yang dilakukan kedua node saat collision adalah berhenti, kemudian menunggu kembali dan secara acak salah satu node tsb menggunakan jaringan tsb.
2. Token Ring
Token ring berdasar topologi ring. Digunakan pertama kali oleh IBM. Token Ring digunakan sebuah pesan pendek yang disebut token, untuk mengatur komunikasi dlaam jaringan. Token berputar sepanjang ring. Hanya node yang memegang token saja yang dapat menggunakan jaringan.
Ketika sebuah node hendak menggunakan jaringan, node tsb harus memiliki token. Saat salah satu node yang menggunakan token tsb selesai selanjutnya dilepaskan untuk digunakan node lain.

dilanjut besok ya :)
